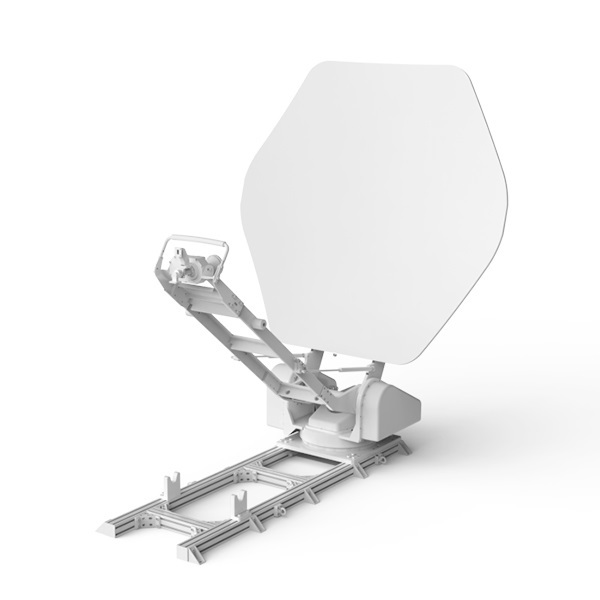

1.5米Ku单反车载静中通天线
一、系统组成
1.天馈子系统：单偏置反射面、馈源。
2.转台子系统：方位、俯仰转台。
3.伺服控制子系统：天线控制单元、天线驱动单元。
4.姿态采集子系统：数字罗盘、GPS。
5.接收子系统：高灵敏度信标接收机。
二、系统特点
1.无须穿顶就可方便的安装于商用车及军用方舱顶部。
2.具有优良的可靠性、可维护性及环境适应性，适于野外及城市路况使用。
3.天线自动化程度达到国际先进水平，无须培训即可进行操作。
4.配置的GPS精度高，电子罗盘抗干扰性强，保证了对星功能的环境适应性和程序对星的准确性，在无遮蔽且车辆能够安全停放的位置，天线均能够自动对星。
5.天线自动对星时间不超过3min(RMS)。
6.梯形天线馈源臂，适合安装BUC/ODU。
7.具有自动告警、机械限位、软件限位等多重保护功能，天线运转更安全。
三、技术参数
产品名称 | 1.5米Ku单反车载静中通天线 | 天馈形式 | 偏馈 | ||||
产品型号 | DA-1500-A | 等效口径 | 1.5m | 极化方式 | 线极化 | ||
天线频率 | 接收：12.25～12.75GHz | 天线增益 | 接收：≥43.4+20lg(f/12.50)dBi | ||||
发射：14.00～14.50GHz | 发射：≥44.5+20lg(f/14.25)dBi | ||||||
端口隔离度 | 收发：≥ 85 dB（场放输入口） | 电压驻波比 | 接收：≤ 1.3 | ||||
发收：≥ 40 dB（功放输出口） | 发射：≤ 1.3 | ||||||
交叉极化隔离度 | ≥ 35 dB（轴向） | 第一旁瓣 | 电平：≤ -14dB | ||||
接口形式 | 双口 WR75 | 功率容量 | ≤ 100W | ||||
运动范围 | 方位 | ± 200° | 转速 | 方位 | 0.1～3°/s | ||
俯仰 | 10°～85° | 俯仰 | 0.1～3°/s | ||||
极化 | ± 90° | 极化 | 0.1～6°/s | ||||
自动捕星时间 | ≤ 3min | 对星方式 | 信标对星 | ||||
对星精度 | 0.3dB（R.M.S） | 定位方式 | 自动定位，也可手动输入 | ||||
控制器类型 | 标准19英寸1U机箱 | ||||||
使用温度 | -40°C ～ +55°C | 操作风速 | ≤20m/s | ||||
存储温度 | -50°C ～ +70°C | 生存风速 | ≤25m/s | ||||
湿度要求 | 95%（20°C） | 防护等级 | IP65 | ||||
供电 | 100~240VAC，50/60Hz | 系统功耗 | ≤800W(不含BUC、无风状态下) | ||||
功放选用 | 推荐WAVESTREAM、MITEC | LNB选用 | Norsat HS1057B | ||||
系统重量 | 待定（不含功放、包装及附件等） | ||||||
