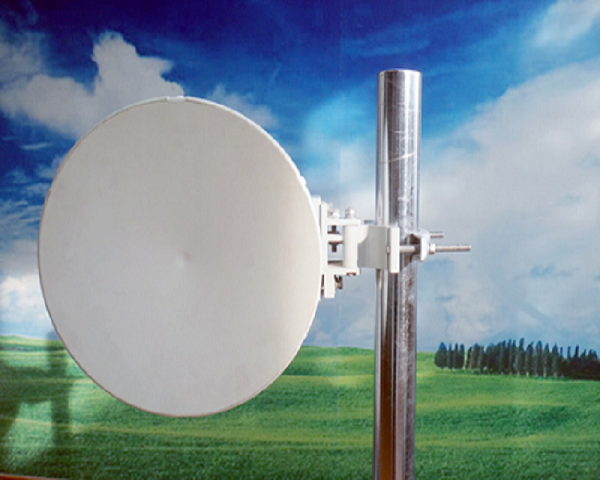

0.3米微波天线

高性能一体化天线/标准接口天线

•作一体化天线使用时馈源接有各种专用变换，天线背后配有不同的连接件用于固定室外单元；

•作标准接口（波导或同轴）天线使用，天线拆除连接件与馈源专用变换，而天线所用抛物面、天线罩及挂架完全通用，结构图中未表示；

•作为双极化天线使用，天线更换馈源，而天线所用抛物面、天线罩及挂架完全通用。

天线尺寸(mm)

A

f60-114

B

154

C

650

D

f410

E

245

F

440

天线机械性能

挂架调整范围

挂架材料

方位粗调   360°   微调±15°

俯仰粗调±10°    微调±15°

防锈铝件

挂架表面处理

导电氧化

天线重量

约13Kg

抗风能力

工作风速：35m/s（水平偏转小于0.1º） 极限风速：55m/s

抱杆直径

Φ50mm～Φ114mm

工作温度

-55℃～+70℃

覆冰厚度

25mm

高性能双极化天线

天线尺寸(mm)

A

f60-114

B

154

C

650

D

f410

E

245

F

440



天线机械性能

挂架调整范围

方位粗调   360°   微调±15°

俯仰粗调±10°    微调±15°

挂架材料

防锈铝件

挂架表面处理

导电氧化

天线重量

约15Kg

抗风能力

工作风速：35m/s（水平偏转小于0.1º） 极限风速：55m/s

抱杆直径

Φ50mm～Φ114mm

工作温度

-55℃～+70℃

覆冰厚度

25mm
